| 直排湿膜加湿器的工作原理:
 |
|  |
| 经过过滤的水通过供水管路送到加湿器顶部淋水器,水在重力作用下,沿湿膜材料向下渗透,水被湿膜材料吸收,形成均匀的水膜;当干燥的空气通过湿膜材料时,水分子充分吸收空气中的热量而汽化、蒸发,使空气的湿度增加,形成湿润的空气。这一过程空气的湿度增加,温度下降,使空气的焓值保持不变,属等焓加湿。 |
| 直排湿膜加湿器型号:
 |
|  |
| 湿膜材料特点:
 |
|  |
| 1.加湿能力自我调节,饱和效率高,不产生过饱和、结露现象。 2.洁净、等焓加湿,不产生“白粉”现象。
 3.加湿距离短,节约空调机组的体积。
 4.结构强度高,耐腐蚀、阻燃、寿命长。
 5.具有加湿降温功效。
 6.噪声小,维护、保养方便,运行费用低等。
 |
| 湿膜材料特性:
 |
|  |
| 湿膜材料(又称“赛代克”)是湿膜加湿器的核心,它以植物纤维为基材,经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料,具有极强的吸水性、很好的自我清洗能力、无毒、耐酸碱、耐霉菌、阻燃及提供水分与空气间最大的接触表面积。 |
| 直排水湿膜加湿器技术参数
 |
|
| 湿膜加湿器型号 | HSMZ-50 | HSMZ-100 | HSMZ-150 | HSMZ-200 |
| 湿膜厚度(mm) | 50 | 100 | 150 | 200 |
| 饱和效率(%) | 30-36 | 55-60 | 65-70 | 75-80 |
| 风阻(Pa) | 20 | 35 | 50 | 75 |
| 每平方米标准加湿量(Kg/h) | 23 | 44 | 56 | 64 |
| 测试条件 | 进风空气工况:干球温度40℃,相对湿度15%RH,面风速2.5m/s |  |
|  |
| 循环水湿膜加湿器工作原理:
 |
|  |
| 循环水箱内经过过滤的自来水供水,通过浮球阀门或液位开关控制其高水位;当加湿器工作时循环水泵将水箱中的水输送到加湿器顶部淋水器,水在重力作用下沿湿膜材料向下渗透,水分被湿膜材料吸收,形成均匀的水膜;当干燥的空气通过湿膜材料时,水分子充分吸收空气中的热量而汽化、蒸发,使空气的湿度增加;在这一过程中湿膜上的水分一部分被蒸发,没有蒸发的水流回循环水箱,再由循环水泵送到湿膜顶部,反复循环,从而达到节水的目的。当循环水箱内的水循环一定时期后,通过水箱的排水口将水排出,清洗水箱,置换干净的水,保证了循环水和被加湿的空气不被二次污染。 |
|  |
|  |
|  |
| 风管湿膜加湿器概述:
 |
|  |
| 风管湿膜加湿器是将湿膜加湿器和风管相结合,主要安装于风机盘管中热冷盘管的下游端,紧靠盘管安装。满足对整个空间或局部空间的加湿要求。 |
|  |
| L-风管长度 H-风管高度 W-风管宽度 A-风管进出风口宽度 B-风管进出风口高度 |
| 风管湿膜加湿器结构图 |
| 风管湿膜加湿器特点:
 |
|  |
| 1.耗水量小:特有的节水型滴水装置。 2.风阻力小:不影响风机盘管的正常送风。
 3.经特殊轧制的异型结构钢制造,经喷塑处理,强度高、耐腐蚀。
 4.使用方便、运行可靠,且能实现湿度自动控制。
 |
| 风管湿膜加湿器型号:
 |
|  |
| 风管湿膜加湿器技术参数
 |
|  |
| 湿膜加湿器选型:
 |
|  |
|  |
| 3、计算lm2标准加湿量 (L)L=E÷S 4、确定满足需要的湿膜加湿器厚度
 将计算出的标准加湿能力L与表中1m2标准加湿量相比较,即可确定满足需要的湿膜材料厚度(D) 。
 例:某一新风空调机组风量Q= 10000m3/h,加湿器入口空气状态为t1=30℃&1O%RH,加湿器出口空气状态为tz=20℃& 50%RH,试选择直排水湿膜加湿器型号。
 ●[计算有效加湿量]E=1.2×Q×u×(X2-X1)×1.2=67.7(Kg/h)
 ●[计算有效截面积]S=Q÷3600÷2.5=1.1m2<br>●[计算1m2标准加湿能力]L=E÷S=67.7÷1.11=60.99(Kg/h/m2)
 ●【确定满足需要的湿膜加湿器厚度】查表知满足需要的湿膜材料厚度为200MM加湿器型号为HSMZ-200。
 |
| 湿膜加湿器使用条件:
 |
|  |
| o 环境温湿度:湿膜加湿器主机 5∽70℃,电控箱5∽50℃,90%RH以下 o 临界风速:小于4m/s
 o 供水水质:自来水或同类型水
 o 供水温度:5∽40℃
 o 供水压力:0.15∽0.75Mpa
 o 电 源:220V/50HZ
 |
| 湿膜加湿器安装示意图:
 |
|  |
| 湿膜加湿器电路连接图:
 |
|  |
| 湿膜外形尺寸图的标注方法:
 |
|  |
| 选择直排水湿膜加湿器时空调箱应注意的问题 1 、选用 D 厚度的直排水湿膜加湿器,其换热器后面安装加湿器的预留空段最好大于( D+1 50)mm ;
 2 、安装有加湿器的换热器底部一定要有接水盘,且接水盘应足够容纳湿膜加湿器;接水盘高度应大于 100mm ;
 3 、选用湿膜加湿器时,湿膜应垂直放置,倾斜角不能大于 1 5℃ ;
 4 、选用湿膜加湿器时,通过湿膜的面风速应小于 4m / s ,否则应加装湿膜挡水板,防止加湿器过水现象的产生。

 |
| 选择循环水湿膜加湿器时空调箱应注意的问题
 |
| 1、假设湿膜安装在空调换热器后面,迎风尺寸与换热器相同<br>    W(湿膜宽度)=w。(换热器宽度)H(湿膜高度)=空调箱内高度一50 2 、假没循环水湿膜系统安装在空调空段内,则
 w(湿膜宽度)=空调箱内宽度一50 H(湿膜高度)=空调箱高度一50
 3 、循环水箱长、高的选择
 {湿膜厚度+200mm空调总风量 Q<50000m3/h
 L1( 水箱长度 )={湿膜厚度 + 300mm 空调总风量 Q=50000m3/h-- -150000m3/h
 {湿膜厚度 + 400mm 空调总风量Q>1 50000m3/h
 {200mm 空调总风量 Q< 10000m3/h
 H1( 水箱高度 )= {250mm 空调总风量 Q= 10000m3/h--- 30000m3/h
 {300mm 空调总风量 Q> 30000m3

 |
|  |
|  |
| 干蒸汽加湿器工作原理:
 |
|  |
| 饱和蒸汽从蒸汽入口进入,在蒸汽套杆中轴向流动,利用蒸汽的潜热将中心喷杆预热,确保中心喷杆中喷出的是纯净的干蒸汽,即不夹带冷凝水的蒸汽。 饱和蒸汽进入套管后,进入汽水分离室。分离室内设折流板,使蒸汽进入分离室后产生旋转,且垂直上升流动,从而高效地将蒸汽和冷凝水分离;分离出的冷凝水从分离室底部通过疏水器排出。
 当需要加湿时,打开调节阀,干燥的蒸汽进入中心喷杆,从带有消声装置的喷孔中喷出,实现对空气的加湿。
 |
|  |
|  |
|  |
| 干蒸汽加湿器型号:
 |
|  |
| 干蒸汽加湿器控制方式:
 |
|  |
| 1、手动干蒸汽加湿器(HQS系列) 手动干蒸汽加湿器执行机构为手动调节阀,采用不锈钢材料制造,抛物线性柱塞阀芯,行程20毫米。
 手动调节阀性能参数
 |
|
| 型号 | 15型 | 20型 | 25型 | 32型 |
| 额定流量系数(KV) | 2.8 | 5.4 | 9 | 15 |
| 泄露量(ml/min) | 0.9 | 1.5 | 1.5 | 3.0 |  |
| 2、电磁干蒸汽加湿器(HQC系列) 电磁干蒸汽加湿器执行机构选用国际先进的蒸汽电磁阀,接受220V/50Hz交流电源或24V直流电源,通过控制电磁阀的通/断,实现湿度的远程调节和控制。
 蒸汽电磁阀性能参数
 |
|
| 型号 | 15型 | 20型 | 25型 | 32型 |
| 介质温度(℃) | 0 - 240 |
| 工作压力(Mpa) | 0.05 - 1.6 |
| 介质类 | 饱和蒸汽 |
| 额定流量系数(KV) | 2.8 | 5.4 | 9 | 15 |
| 泄露量(ml/min) | 0.9 | 1.5 | 1.5 | 3.0 |
| 阀座 | 不锈钢 |
| 电源 | AC220V/50Hz或DC24V |
| 功率(W) | 24 |  |
| 3、电动干蒸汽加湿器(HQD系列) 电动干蒸汽加湿器执行机构选用蒸汽电动调节阀和电动执行器,符合国际IEC标准,能够接受控制仪表提供的控制信号,并将此信号转变为相应的线性位移,从而自动调节蒸汽流量,实现湿度的远程调节和精确控制。
 蒸汽电动调节阀性能参数
 |
|
| 型号 | 15型 | 20型 | 25型 | 32型 |
| 流量特性 | 等百分比 |
| 介质温度(℃) | 2 - 240 |
| 工作压力(Mpa) | 0 - 1.6 |
| 额定流量系数(KV) | 2.8 | 6.3 | 10 | 16 |
| 泄露量(ml/min) | 小于0.01% |
| 阀座、阀芯材料 | 不锈钢 |
| 运行时间 | 120S |
| 连接方式 | 螺纹 |  |
| 电动执行器性能参数 |
|
| 型号 | VA-7150(基本型) | VA-7152(电子定位型) |
| 作用/控制 | 可逆、增量控制 | 比例控制正作用或反作用 |
| 电源 | 交流24V+15%-10% 50Hz |
| 输入信号 | 直流0-10V或4-20mA |
| 作用力 | 500N |
| 输入阻抗(KΩ) | 100 |
| 功率损耗(VA) | 5.5 | 13 |
| 工作环境 | -5~55℃ 90%RH不结露 |
| 全行程时间(s) | 120 |  |
| 电动基本型干蒸汽加湿器的执行机构采用美国江森公司的蒸汽调节阀和基本型执行器(VA7150)。接通交流+24V,执行器电机正转,调节阀开启;接通交流﹣24V,执行器电机反转,调节阀关闭。通过电机的正/反转实现对调节阀的开启和关闭,完成对加湿量的调节和控制。 电子定位型干蒸汽加湿器的执行机构采用美国江森公司的蒸汽调节阀和电子定位型计算器。执行器可以接受直流0-10V的模拟电信号,线性调节阀口开启度,实现对蒸汽输出量的线性比例调节,达到对加湿器的精确度控制。该系统适用于工艺性或控制精度要求较高的加湿场合。
 ■ 我公司生产的电动干蒸汽加湿器的蒸汽电动调节阀和电动执行器标准配置为美国江森公司产品。
 ■ 我公司可以根据客户要求,选配如西门子、霍尼维尔等公司的蒸汽电动调节阀和电动执行器。
 ■ 我公司可以根据客户要求生产在突然断电但必须自动停止加湿的电动干蒸汽加湿器。
 第一种:蒸汽电动调节阀和蒸汽电磁阀有机结合于一体的电动干蒸汽加湿器。
 第二种:配置带有弹簧复位功能的电动执行器(如西门子SKD32.50)。
 第三种:利用标准配置(江森电动执行器)+外接断电复位器。
 干蒸汽加湿器的性能参数
 |
|
| 型号,喷孔孔径,加湿 量,蒸汽压力(Mpa)
 | HQS、HQD-15、HQC | HQS、HQD-15、HQC | HQS、HQD-15、HQC | HQS、HQD-15、HQC |
| φ2 | φ4 | φ6 | φ8 | φ9 | φ10 | φ10.5 | φ12 | φ14 | φ16 | φ18 |
| 0.02 | 1.5 | 4 | 9 | 22.5 | 27 | 34 | 40 | 55 | 75 | 145 | 187 |
| 0.1 | 2.3 | 9.4 | 21.3 | 49.5 | 62 | 75.5 | 78 | 102 | 141 | 194 | 246 |
| 0.2 | 3.6 | 14 | 35 | 68.5 | 106 | 131 | 142 | 160 | 216 | 311 | 397 |
| 0.3 | 4.5 | 18.3 | 40 | 97.5 | 152 | 187 | 205 | 217 | 296 | 448 | 569 |
| 0.4 | 6.1 | 24.5 | 58.5 | 124 | 196 | 227 | 250 | 275 | 375 | 590 | 760 |
| 注:表中的额定加湿量指调节阀开启时的加湿量,单位为Kg/h |  |
| 干蒸汽加湿器结构参数 |
|
| 喷杆型号 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | 11 | L12 | L13 |
| 喷杆长度(mm) | 310 | 460 | 610 | 910 | 1220 | 1500 | 1820 | 2100 | 2450 | 2740 | 3050 | 3350 | 3650 |
| 空调机 宽度(mm)
 | 最小 | 290 | 440 | 590 | 890 | 1200 | 1480 | 1800 | 2080 | 2430 | 2720 | 3030 | 3330 | 3630 |
| 最大 | 360 | 510 | 760 | 1060 | 1310 | 1610 | 1910 | 2210 | 2510 | 2810 | 3110 | 3410 | 3710 |  |
| 干蒸汽加湿器结构参数 |
| 手动干蒸汽加湿器 |
|
| 型号 | A | B | C | D | H | Φ | G | Z |
| 15 型 | 30 | 100 | 180 | 280 | 320 | 159 | G1/2” | G1/2” |
| 20 型 | 30 | 100 | 180 | 280 | 320 | 159 | G3/4” | G3/4” |
| 25 型 | 50 | 100 | 220 | 300 | 420 | 159 | G1” | G1” |
| 32 型 | 50 | 100 | 220 | 300 | 420 | 159 | G11/4” | G11/4” |  |
| 电磁干蒸汽加湿器 |
|
| 型号 | A | B | C | D | H | Φ | G | Z |
| 15 型 | 30 | 100 | 180 | 280 | 320 | 159 | G1/2” | G1/2” |
| 20 型 | 30 | 100 | 180 | 280 | 320 | 159 | G3/4” | G3/4” |
| 25 型 | 50 | 100 | 220 | 300 | 420 | 159 | G1” | G1” |
| 32 型 | 50 | 100 | 220 | 300 | 420 | 159 | G11/4” | G11/4” |  |
| 电动干蒸汽加湿器 |
|
| 型号 | A | B | C | D | H | Φ | G | Z |
| 15 型 | 30 | 100 | 180 | 280 | 320 | 159 | G1/2” | G1/2” |
| 20 型 | 30 | 100 | 180 | 280 | 320 | 159 | G3/4” | G3/4” |
| 25 型 | 50 | 100 | 220 | 300 | 420 | 159 | G1” | G1” |
| 32 型 | 50 | 100 | 220 | 300 | 420 | 159 | G11/4” | G11/4” |  |
| 干蒸汽加湿器控制方式:
 |
|  |
| 1、干蒸汽加湿器控制参数为喷杆杆径和喷孔孔径等。 2、干蒸汽加湿器的加湿量与喷杆杆径、蒸汽压力及喷孔孔径有关
 3、干蒸汽加湿器具有蒸汽分布均匀,无局部过饱和现象;安装简单、维护费用低,能够对湿度进行精确远程控制;加湿快速、洁净,加湿效率高,可达95%以上等优点。
 4、干蒸汽加湿器按控制方式分有手动控制型、电磁控制型、电动控制型和比例调节型。
 5、根据加湿量和蒸汽压力确定干蒸汽加湿器型号。
 |
| 干蒸汽加湿器控制方式:
 |
|  |
| 1.干蒸汽加湿器主要与新风机组、组合空调、恒温恒湿机配套使用。 2.安装在新风机组、组合空调、恒温恒湿机加湿段位置。
 3.采用蒸汽逆向喷射。
 4.使用场所必须具备不含杂质、无毒、无味的洁净蒸汽源,且进入加湿器入口的饱和蒸汽压力≤0.4Mpa。
 5.加湿段长度(气水混合段):大于0.45m。
 6. 进风风速:0.5m/s-3.5m/s。
 7. 进风温度:大于15℃。
 |
| 干蒸汽加湿器控制方式:
 |
|  |
| 尤其用于医院手术室、病房、电子厂房、实验室、制药厂等洁净无菌的场合,也可以与中央空调配套,应用于机械、电子、化工、纺织、造纸、印刷、仪表等场合。 |
|  |
|  |
| 高压喷雾加湿器概述:
 |
|  |
| 高压喷雾加湿器是将加湿器主机安装在空调机组的侧面板上,喷雾系统(喷头、喷杆)安装在空调 机组加湿段内部的一种等焓加湿方式。这种加湿方式是将自来水经加湿器主机增压后,通过特制的 喷头雾化高速喷出,形成细小的水雾粒子,与流动的空气进行热湿交换,吸收空气中热量(或显热)汽化、蒸发,使空气的湿度增加,实现对空气的加湿。 |
| 高压喷雾加湿器可以和各类新风空调机组和组合空调机组配套使用。 |
|  |
| 高压喷雾加湿器结构简图:
 |
|  |
|  |
| 高压喷雾加湿器型号:
 |
|  |
|  |
| 高压喷雾加湿器特点:
 |
|  |
| 1、等焓加湿方式,单机喷雾量可达 600kg/h 。 2、采用原装进口增压泵,运转平稳,噪声低,寿命长,安全可靠,且确保了供给喷头的水压恒定在 0.35MPa~0.6MPa范围内。
 3、特制的陶瓷喷头,保证了喷出的水雾粒子的直径尽可能小(平均直径介于20~35μm),提高了加湿效率,且陶瓷喷头耐腐蚀、耐磨损。
 4、高精度的过滤系统,防止了喷头的堵塞。
 5、手动、自动操作一体化,可实现湿度的自动调节和控制。
 |
| 高压喷雾加湿器使用条件:
 |
|  |
| 1、环境温温度:加湿器主机1~40℃≤80%RH喷雾装置1~80℃。 2、供水水质:自来水、净化水或同类水。
 3、给水压力:≥0.1MPa 。
 4、给水温度:4~55℃。
 5、加湿段长度:0.45~1.1m 。
 6、进风风速:0.5~3.5m/s
 7、进风温度:≥15 ℃。
 |
| 高压喷雾加湿器技术性能表
 |
|
| 型号 | MHS-25 | MHS-50 | MHS-75 | MHS-100 | MHS-125 | MHS-150 | MHS-175 | MHS-200 | MHS-225 | MHS-250 | MHS-300 | MHS-400 | MHS-500 | MHS-600 |
| 最大喷雾量 (Kg/h)
 (0.5MPa)
 | 36 | 54 | 90 | 108 | 126 | 162 | 180 | 216 | 234 | 252 | 306 | 414 | 504 | 612 |
| 喷头数量 (个)
 | 2 | 3 | 5 | 6 | 7 | 9 | 10 | 12 | 13 | 14 | 17 | 23 | 28 | 34 |
| 电源 | 交流 220V/50Hz |
| 额定功率 (W)
 | 350W |
| 供水管通 径(W)
 | DN15 |
| 主机重 量(K)
 | 15 |
| 主机外形 尺寸(mm)
 | 420 x 260 x 200 (宽 x 高 x 厚) |  |
| 说明:高压喷雾加湿器的加湿量与喷雾量是两个有着本质区别的概念。 加湿量 是指在标准工况下,喷到空调机组内的水雾粒子在单位时间内(通常指每小时)被空气吸收的那部分水量(又称为有效加湿量)。
 喷雾量 是指加湿器在正常工作状态下,单位时间内(通常指每小时)所有喷头喷出的水雾总和。
 有效加湿量 = 喷雾量×加湿效率 。
 |
| 高压喷雾加湿器的安装:
 |
|  |
|  |
| 高压喷雾加湿器的选型计算 |
| 1、有效加湿量(E)的计算: E=1.2×Q×(X2-X1)×S 式中 :E-有效加湿量(kg/h) Q-新风量(m3/h) 1.2-空气密度
 X1-加湿前空气的含水量(kg/kg干空气)
 X2-加湿后空气的含水量(kg/kg干空气)
 S=1.1(安全系数)
 2、喷雾量(W)的计算:
 W=E÷η
 式中:W-喷雾量(kg/h) E-有效加湿量(kg/h) η-加湿效率
 一般地,对于全新风空调机组η=33%, 对于组合空调机组η=45%。
 3、选型示例:
 ●某一全新空调机组的风量Q=20000m3/h,室外空气温度t1=0℃,相对湿度ф1=50%RH,室内设计空气温度t2=20℃,相对湿度ф2=50%RH,选用高压喷雾加湿器进行空气加湿。
 根据焓一湿图查得:X1=0.0019kg/kg干空气 X2=0.0073kg/kg干空气
 所需要的有效加湿量:
 E=1.2×Q×(X2-X1)×S
 =1.1×20000×(0.0073-0.0019)×1.2=142.6kg/h<br>所需要的喷雾量:W=E÷η=142.6÷33%=432.1kg/h
 ● 若该空调机组为组合空调新风比为 20%, 选用高压喷雾加湿器进行空气加湿
 所需要的有效加湿量:E=S×Q×(X2-X1)×1.2
 =1.1×20000×20%×(0.0073-0.0019)×1.2=28.5Kg/h
 所需要的喷雾量: L=E÷η=28.5÷35%=81.4Kg/h 查表,满足该条件的高压喷雾加湿器型号为MHS-100。
 |
| 高压喷雾加湿器选型表:
 |
| 全新风机组配高压喷雾加湿器选型表(OA:0℃50%RH RA:20℃50%RH) |
|
| 风量 (m3/h)
 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 10000 | 12000 | 15000 | 18000 | 20000 |
| 加湿量 (Kg/h)
 | 10.7 | 14.3 | 17.8 | 21.4 | 28.5 | 35.6 | 42.8 | 49.9 | 57.0 | 71.3 | 85.5 | 106.9 | 128.3 | 142.6 |
| 加湿效率 (Kg/h)
 | 33% |
| 喷雾量 (Kg/h)
 | 32.4 | 43.2 | 54 | 64.8 | 86.4 | 108 | 129.6 | 151.2 | 172.8 | 216 | 259.2 | 324 | 388.8 | 432 |
| 加湿器 型号
 | MHS-50 | MHS-50 | MHS-75 | MHS-75 | MHS-100 | MHS-125 | MHS-150 | MHS-175 | MHS-175 | MHS-225 | MHS-300 | MHS-400 | MHS-400 | MHS-500 |
| 喷头数量 (个)
 | 2 | 3 | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 15 | 18 | 22 | 26 | 29 |  |
| 组合空调机组配高压喷雾加湿器选型表(OA:0℃50%RH RA:20℃50%RH) |
|
| 风量 (m3/h)
 | 新风比10% | 新风比20% | 新风比30% |
| 加湿量 (Kg/h)
 | 喷雾量 (Kg/h)
 | 加湿器 型号
 | 喷头数 量(个)
 | 加湿量 (Kg/h)
 | 喷雾量 (Kg/h)
 | 加湿器 型号
 | 喷头数 量(个)
 | 加湿量 (Kg/h)
 | 喷雾量 (Kg/h)
 | 加湿器 型号
 | 喷头数 量(个)
 |
| 2500 | 1.8 | 5.1 | MHS-25 | 1 | 3.6 | 10.2 | MHS-25 | 1 | 5.3 | 15.3 | MHS-25 | 2 |
| 3000 | 2.1 | 6.1 | MHS-25 | 1 | 4.3 | 12.2 | MHS-25 | 1 | 6.4 | 18.3 | MHS-25 | 2 |
| 4000 | 2.9 | 8.1 | MHS-25 | 1 | 5.7 | 16.3 | MHS-25 | 2 | 8.6 | 24.2 | MHS-25 | 2 |
| 5000 | 3.6 | 10.2 | MHS-25 | 1 | 7.1 | 20.4 | MHS-25 | 2 | 10.7 | 30.5 | MHS-50 | 3 |
| 6000 | 4.3 | 12.2 | MHS-25 | 1 | 8.6 | 24.4 | MHS-25 | 2 | 12.8 | 36.7 | MHS-50 | 3 |
| 7000 | 5.0 | 14.3 | MHS-25 | 1 | 10.0 | 28.5 | MHS-50 | 2 | 15.0 | 42.8 | MHS-50 | 3 |
| 8000 | 5.7 | 16.3 | MHS-25 | 2 | 11.4 | 32.6 | MHS-50 | 3 | 17.1 | 48.9 | MHS-50 | 4 |
| 9000 | 6.4 | 18.3 | MHS-25 | 2 | 12.8 | 36.7 | MHS-50 | 3 | 19.2 | 55.0 | MHS-75 | 4 |
| 10000 | 7.1 | 20.4 | MHS-25 | 2 | 14.3 | 40.7 | MHS-50 | 3 | 21.4 | 61.1 | MHS-75 | 5 |
| 12000 | 8.6 | 24.4 | MHS-25 | 2 | 17.1 | 48.9 | MHS-50 | 4 | 25.7 | 73.3 | MHS-75 | 5 |
| 15000 | 10.7 | 30.5 | MHS-50 | 3 | 21.4 | 61.1 | MHS-75 | 5 | 32.1 | 91.6 | MHS-100 | 7 |
| 18000 | 12.8 | 36.7 | MHS-50 | 3 | 25.7 | 73.3 | MHS-75 | 5 | 38.5 | 110.0 | MHS-125 | 8 |
| 20000 | 14.3 | 40.7 | MHS-50 | 3 | 28.5 | 81.5 | MHS-100 | 6 | 42.8 | 122.2 | MHS-125 | 9 |
| 25000 | 17.8 | 50.9 | MHS-75 | 4 | 35.6 | 101.8 | MHS-125 | 7 | 53.5 | 152.7 | MHS-175 | 11 |
| 30000 | 21.4 | 61.1 | MHS-75 | 5 | 42.8 | 122.2 | MHS-125 | 9 | 64.2 | 183.3 | MHS-200 | 13 |
| 40000 | 28.5 | 81.5 | MHS-100 | 6 | 57.0 | 162.9 | MHS-175 | 11 | 85.5 | 244.4 | MHS-250 | 17 |
| 50000 | 35.6 | 101.8 | MHS-125 | 7 | 71.3 | 203.7 | MHS-225 | 14 | 106.9 | 305.5 | MHS-400 | 21 |
| 60000 | 42.8 | 122.2 | MHS-125 | 9 | 85.5 | 244.4 | MHS-250 | 17 | 128.3 | 366.6 | MHS-400 | 25 |
| 80000 | 57.0 | 162.9 | MHS-175 | 11 | 114.0 | 325.9 | MHS-400 | 22 | 171.1 | 488.8 | MHS-500 | 33 |
| 100000 | 71.3 | 203.7 | MHS-225 | 14 | 142.6 | 407.6 | MHS-500 | 28 | 213.8 | 611.0 | MHS-600 | 41 |
| 120000 | 85.5 | 244.4 | MHS-250 | 17 | 171.1 | 488.8 | MHS-500 | 33 | 256.6 | 733.2 | 2*MHS-400 | 49 |  |
| 注意事项: ■ 对于全新风机组,若在加热前进行喷雾加湿,则加湿效率会过低,因此一般采用在加热后进行喷雾加湿的加湿方案;
 ■ 在组合空调中,要尽可能空气加热后再加湿的方案;
 ■ 在卧式机组中,在喷雾加湿后必须设有挡水板,主要防止未被气化的水雾飘进风道;
 ■ 对于立式机组中,表冷器垂直时,喷头安装在表冷器与湿膜挡水板之间,表冷器倾斜时喷头安装在表冷器前;
 ■ 对于夏季工程性加湿,请在空气冷却前加湿,否则因空气温度低影响加湿的效果供水水质较差,要安装过滤器,可以延长机组寿命
 ■ 高压喷雾加湿器的空调机组中必须安装挡水板,应首选湿膜挡水板(建议使用明航挡水板)

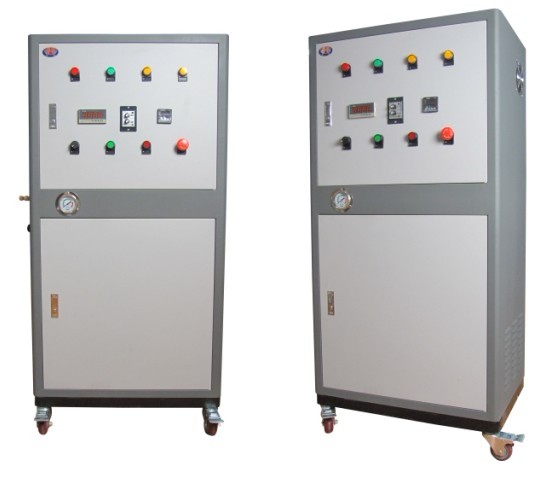

 明航高压微雾加湿系统



| 高压微雾加湿系统说明及工作原理: |
|  |
| 采用德国、意大利原装进口柱塞泵将净化处理过的水加压至 7MPa左右,再通过高压厚壁Φ8铜管或不锈钢管输送到喷嘴,经雾化后以3 ~15微米的微雾喷到空气中,水雾在空气中吸收热量,从液态变气态,使空间湿度增大,整个过程为等焓绝热过程。高压微雾加湿器不需要压缩空气。 |
|  |
| 性能特点:
 |
|  |
| 加湿量大:
 |
| 加湿量大且可任意调节,高压微雾系统柱塞泵的输出流量从60kg/h-1260kg/h,可进行连续调整,在流量范围内可任意配置喷嘴,实现加湿精度的调整。 |
| 降低能耗:
 |
| 直接以水压为动力,无需空气压缩机等辅助设备。 |
| 加湿可靠:
 |
| 采用多重水处理系统,充分解决水质对系统的影响,采用精密加工的微雾喷嘴,耐磨性好,无滴水,无堵塞,雾化效果佳,粒子直径仅为3-15微米。 |
| 无污染:
 |
| 本系统的雾化水是非循环使用的,从而不会导致细菌的繁殖。 |
| 湿度多点控制系统:
 |
| 对不同区域,不同工序采用湿度多路分别自动控制,满足客户精确控制湿度的要求。 |
| 技术参数
 |
|
| 型号 | MH-802 | MH-803 | MH-804 | MH-805 | MH-807 | MH-810 | MH-815 | MH-821 |
| 喷雾量 | 1.8升/分 | 3.4升/分 | 4升/分 | 5升/分 | 7.4升/分 | 10.6升/分 | 14.6升/分 | 21升/分 |
| 功率 | 1.1KW/380V | 1.1KW/380V | 1.1KW/380V | 1.1KW/380V | 1.1KW/380V 1.5KW/380V
 | 1.5KW/380V 2.2KW/380V
 | 2.2KW/380V 3.0KW/380V
 | 3.0KW/380V 5.5KW/380V
 |
| 喷头数 | I-39 | I-74 | I-87 | I-108 | I-160 | I-230 | I-317 | I-456 |
| 单台高压微雾加湿器负载面积200-2000平方米 |
| 控制箱 | 开0-12分停0-60分与湿度传感器+数显控制器组合使用,以分秒时间和相对湿度30-90%RH精确控制湿度 |
| 重量 | 85Kg                   21升/分 105KG |
| 体积 | 700X440X1400mm(长x宽x高)         21升/分尺寸:860*500*1600mm(长x宽x高) |
| 喷嘴具体数量要根据密封效果、新(排)风量、车间高度、温度高低、湿度要求和安装位置等情况而定。免费上门看现场 |  |
| 高压微雾加湿器主要配件
 |
|  |
| 系统组成:
 |
|  |
| 加湿系统
 |
| 高压微雾主机 MH系列高压微雾加湿系统由高压微雾主机、高压铜管或不锈钢管、喷嘴、高压电磁阀(选配)、恒水压变频控制箱(选配)、调压阀、泄压阀、时间控制器等组成,主机结构设计合理。占地空间小、操作简便。
 |
| 管路系统
 |
| 高压水输送管采用Φ8×1的无缝紫铜管,耐压大于10Mpa,确保加湿器喷嘴分散安装的需要和系统的安全运行,铜管接头采用卡套连接。 |
| 喷雾系统
 |
| 采用精密加工的1#喷嘴。喷嘴内胆采用不锈钢材料制成,0.15mm的微孔由激光精确打成,保证了高质量的喷雾效果。喷嘴前还配有小型过滤嘴,是为了过滤喷雾管道及柱塞泵运行时有可能产生的杂质和污染物,单个喷嘴的流量为2.76Kg/h。 |
| 控制系统(采用时间控制器适用)
 |
| a)控制系统含压力传感器、高压泄水阀、高压调压阀、测控电控箱、电缆信号线及电缆桥架等; b)根据时间控制器设置的时序来控制高压电磁阀的启闭,当达到设定的时间时,高压电磁阀关闭后,高压泄水阀会立即开启排掉管路中残存的水,防止细菌繁殖。
 c)高压电磁阀采用德国GSR生产的产品,在高压系统中能可靠启闭,确保关紧不渗水。
 |
| 水处理系统
 |
| a)加湿系统配备过滤精度为5微米3级超滤精细过滤器,过滤方式为精细三层渗透过滤,防止系统堵塞;为了防止由于水硬度大有可能造成的“白粉”污染及堵塞喷头,在水源安装软水器集中处理得到软水供给加湿器主机。 |
|
 应用:

 空调机组内使用、数量多且集中。一台高压微雾主机也可同时供若干台空调机组加湿,通过配置分路控制单元,用户可以根据各台空调机组加湿是否已经满足来自由决定每个单元的 空调机组加湿喷嘴工作与否,而不去留意别的空调机组是否需要,特别适合空调机组数量多且集中安装的场合。
 |
|  |
|   |


 《加湿知识》
                为什么在空调机组中不建议使用超声波加湿器?     早在90年代初,超声波加湿方式曾经以喷雾颗粒度小、加湿效率高、耗能少等特点在家用加湿领域风靡一时,当时也有不少设计院将其设计到中央空调和新风机组中,但是随着应用,此种加湿器在空调机组中的种种不适合一一暴露出来。归纳如下: (一)   体积过大,造成空调风阻力过大,影响空调的性能: 目前,一般1000m3/h新风所需的加湿量为6~8kg/h,以新风机组为例,3000m3/h新风所需的加湿量即达到18~24 kg/h,而3000m3/h的新风机组一般表冷器尺寸仅为0.5㎡左右,而18~24kg/h加湿量的超声波加湿器的最小迎风尺寸也要达到0.4~0.5㎡,故要使用超声波加湿器,必须将新风机组的截面尺寸扩大一倍以上方可容纳下相应的超声波加湿器,而这往往是不可能的(注:①新风机组截面尺寸扩大一倍不仅大大增加空调初投资,而且也占用用户机房空间,也会影响空调送风等性能;②新风机组扩大后,即为非标空调,以后的备品备件也不易获得)! (二)   超声波加湿器对水的要求很高,水质硬度稍大机器便极易损坏: 超声波加湿器使用谐振频率为1.7MHz的超声波振子,将水振动成4μm左右的细雾喷射出来,从而达到加湿的目的。如此高频振荡的精细振子,其表面不允许有丝毫的结垢或沉淀!但超声波加湿器一来供水极难满足纯净水要求,二来空调送风中粉尘杂质也极易进到水中,造成振子表面杂质的沉淀。多年的经验表明,超声波加湿器使用寿命很短,可靠性差,故很多原使用超声波加湿器的用户纷纷弃用并换成其它种类的加湿器! (三)   使用普通软化水或自来水的超声波加湿器一定会产生“白粉”问题: 自来水或软化水中含有大量Ca、Mg、Na的离子,如使用超声波加湿器,则将会把水中的离子全部喷射到空气中,从而在空气中产生大量的细微粉尘,此粉尘通过风道送风到各个房间,将会使房间中的电视、家俱、计算机等物品上蒙上一层浮尘(实质是水中盐份的沉积,俗称“白粉”),该浮尘大大影响房间的清洁度,而且对电器设备有极强的破坏作用。为了解决这个问题,只能采用去离子水,即纯净水,而这将大大提高设备的初投资和运行费用。 故目前空调机组中多以高压微雾加湿器(节水)电极、电热加湿器或高压喷雾加湿器及湿膜循环水加器来替代超声波加湿器!
 更多“明航”加湿器资讯请致电我们!
 021-57860905  02157860906 www.shminghang.com  www.shminghang.cn |
