高压喷雾加湿器

                           高压喷雾加湿器
一、概述

高压喷雾加湿器是将加湿器主机安装在空调机组的侧面板上,喷雾系统(喷头、喷杆)安装在空调 机组加湿段内部的一种等焓加湿方式。这种加湿方式是将自来水经加湿器主机增压后,通过特制的喷头雾化高速喷出,形成细小的水雾粒子,与流动的空气进行热湿交换,吸收空气中热量(或显 热)汽化、蒸发,使空气的湿度增加,实现对空气的加湿。
    高压喷雾加湿器可以和各类新风空调机组和组合空调机组配套使用。
机器图组合

二、高压喷雾加湿器结构简图


三、高压喷雾加湿器特点


1、等焓加湿方式,单机喷雾量可达 600kg/h
2
、采用原装进口增压泵,运转平稳,噪声低,寿命长,安全可靠,且确保了供给喷头的水压恒定在 (0.35MPa0.6MPa)范围内。
3
、特制的陶瓷喷头,保证了喷出的水雾粒子的直径尽可能小(平均直径介于 2035μm),提高了加湿效率,且陶瓷喷头耐腐蚀、耐磨损。
4
、高精度的过滤系统,防止了喷头的堵塞。
5
手动、自动操作一体化,可实现湿度的自动调节和控制。


四、高压喷雾加湿器使用条件

1 、环境温温度:加湿器主机 1~40 ℃≤ 80%RH 喷雾装置 1~80 ℃
2
、供水水质:自来水、净化水或同类水。 3 、给水压力:≥ 0.1MPa
4
、给水温度: 4~55 ℃
5
、加湿段长度: 0.45~1.1m
6
、进风风速: 0.5~3.5m/s
7
、进风温度:15 ℃

五、高压喷雾加湿器技术性能表

  型

MHS-25

MHS-50

MHS-75

MHS-100

MHS-125

MHS-150

MHS-175

MHS-200

MHS-225

MHS-250

MHS-300

MHS-400

MHS-500

MHS-600

 最大喷雾量Kg/h(0.5MPa)

36

54

90

108

126

162

180

216

234

252

306

414

504

612

 喷头数量(个)

2

3

5

6

7

9

10

12

13

14

17

23

28

34

 电  源

交流 220V/50Hz

 额定功(W

350W

供水管通径(mm

DN15

主机重量(kg)

15

主机外形尺寸

420 × 260 × 200 (宽××)

说明: 高压喷雾加湿器的加湿量与喷雾量是两个有着本质区别的概念。
加湿量 是指在标准工况下,喷到空调机组内的水雾粒子在单位时间内(通常指每小时)被空气吸收的那部分水量(又称为有效加湿量)。
喷雾量 是指加湿器在正常工作状态下,单位时间内(通常指每小时)所有喷头喷出的水雾总和。
有效加湿量 = 喷雾量×加湿效率 。

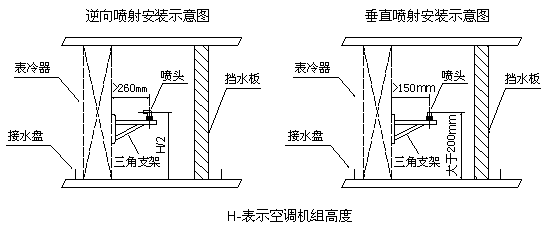

六、高压喷雾加湿器的安装

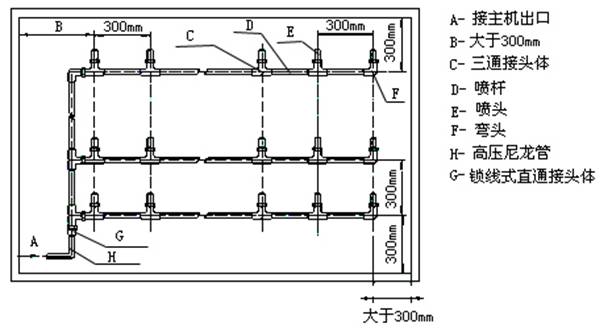

*高压喷雾加湿器管路的连接



七、高压喷雾加湿器的选型计算

1、 有效加湿量(E)的计算 E=1.2×Q×(X2-X1)×S

式中 :E—有效加湿量(kg/h)

    Q—新风量(m3/h) 1.2—空气密度

    X1—加湿前空气的含水量(kg/kg干空气)

    X2—加湿后空气的含水量(kg/kg干空气)
    S=1.1(
安全系数)

2 喷雾量( W)的计算
    W=E÷η

式中:W—喷雾量(kg/h)
          E—
有效加湿量(kg/h)
          η—
加湿效率

一般地,对于全新风空调机组η=33%, 对于组合空调机组η=45%

3、选型示例:

● 某一全新风空调机组的风量Q=20000 m 3 /h ,室外空气温度t1=0 ℃,相对湿度ф1=50%RH,室内设计空气温度    t2=20 ℃,相对湿度 ф2=50 %RH, 选用高压喷雾加湿器进行空气加湿。


   根据焓一湿图查得: X1=0.0019 kg/ kg 干空气 X2=0.0073 kg/ kg 干空气

所需要的有效加湿量:

     E=1.2×Q×(X2-X1)×S
                    =1.1×20000×(0.0073-0.0019)×1.2=142.6kg/h

所需要的喷雾量: W=E ÷ η=142.6÷33%=432.1 kg/h


若该空调机组为组合空调新风比为 20%, 选用高压喷雾加湿器进行空气加湿

所需要的有效加湿量 : E=S×Q×(X2-X1)×1.2
                         =1.1×20000×20%×(0.0073-0.0019)×1.2=28.5Kg/h

所需要的喷雾量 :L=E÷η=28.5÷35%=81.4Kg/h  查表,满足该条件的高压喷雾加湿器型号为MHS-100

八、高压喷雾加湿器选型表

    全新风机组配高压喷雾加湿器选型表(OA0℃50%RH   RA20℃50%RH

风量 (m3/h

1500

2000

2500

3000

4000

5000

6000

7000

8000

10000

12000

15000

18000

20000

加湿量(Kg/h)

10.7

14.3

17.8

21.4

28.5

35.6

42.8

49.9

57.0

71.3

85.5

106.9

128.3

142.6

加湿效率 (Kg/h)

33%

喷雾量(Kg/h)

32.4

43.2

54

64.8

86.4

108

129.6

151.2

172.8

216

259.2

324

388.8

432

加湿器型号MHS

MHS-

50

MHS-

50

MHS-

75

MHS-

75

MHS-

100

MHS-

125

MHS-

150

MHS-

175

MHS-

175

MHS-

225

MHS-

300

MHS-

400

MHS-

400

MHS-

500

喷头数量(个)

2

3

4

5

6

8

9

10

12

15

18

22

26

29




组合空调机组配高压喷雾加湿器选型表(OA0℃50%RH   RA20℃50%RH


风量
(m3/h)

新风比10%

新风比20%

新风比30%

加湿量
(Kg/h)

喷雾量
(Kg/h)

加湿器型号

喷头数量()

加湿量
(Kg/h)

喷雾量
(Kg/h)

加湿器型号

喷头数量()

加湿量
(Kg/h)

喷雾量
(Kg/h)

加湿器
型号

喷头数量()

2500

1.8

5.1

MHS-25

1

3.6

10.2

MHS-25

1

5.3

15.3

MHS-25

2

3000

2.1

6.1

MHS-25

1

4.3

12.2

MHS-25

1

6.4

18.3

MHS-25

2

4000

2.9

8.1

MHS-25

1

5.7

16.3

MHS-25

2

8.6

24.2

MHS-25

2

5000

3.6

10.2

MHS-25

1

7.1

20.4

MHS-25

2

10.7

30.5

MHS-50

3

6000

4.3

12.2

MHS-25

1

8.6

24.4

MHS-25

2

12.8

36.7

MHS-50

3

7000

5.0

14.3

MHS-25

1

10.0

28.5

MHS-50

2

15.0

42.8

MHS-50

3

8000

5.7

16.3

MHS-25

2

11.4

32.6

MHS-50

3

17.1

48.9

MHS-50

4

9000

6.4

18.3

MHS-25

2

12.8

36.7

MHS-50

3

19.2

55.0

MHS-75

4

10000

7.1

20.4

MHS-25

2

14.3

40.7

MHS-50

3

21.4

61.1

MHS-75

5

12000

8.6

24.4

MHS-25

2

17.1

48.9

MHS-50

4

25.7

73.3

MHS-75

5

15000

10.7

30.5

MHS-50

3

21.4

61.1

MHS-75

5

32.1

91.6

MHS-100

7

18000

12.8

36.7

MHS-50

3

25.7

73.3

MHS-75

5

38.5

110.0

MHS-125

8

20000

14.3

40.7

MHS-50

3

28.5

81.5

MHS-100

6

42.8

122.2

MHS-125

9

25000

17.8

50.9

MHS-75

4

35.6

101.8

MHS-125

7

53.5

152.7

MHS-175

11

30000

21.4

61.1

MHS-75

5

42.8

122.2

MHS-125

9

64.2

183.3

MHS-200

13

40000

28.5

81.5

MHS-100

6

57.0

162.9

MHS-175

11

85.5

244.4

MHS-250

17

50000

35.6

101.8

MHS-125

7

71.3

203.7

MHS-225

14

106.9

305.5

MHS-400

21

60000

42.8

122.2

MHS-125

9

85.5

244.4

MHS-250

17

128.3

366.6

MHS-400

25

80000

57.0

162.9

MHS-175

11

114.0

325.9

MHS-400

22

171.1

488.8

MHS-500

33

100000

71.3

203.7

MHS-225

14

142.6

407.3

MHS-500

28

213.8

611.0

MHS-600

41

120000

85.5

244.4

MHS-250

17

171.1

488.8

MHS-500

33

256.6

733.2

2*MHS-400

49

注意事项

对于全新风机组,若在加热前进行喷雾加湿,则加湿效率会过低,因此一般采用在加热后进行喷雾加湿的加湿方案;

在组合空调中,要尽可能空气加热后再加湿的方案;

在卧式机组中,在喷雾加湿后必须设有挡水板,主要防止未被气化的水雾飘进风道;

对于立式机组中,表冷器垂直时,喷头安装在表冷器与湿膜挡水板之间,表冷器倾斜时喷头安装在表冷器前;

对于夏季工程性加湿,请在空气冷却前加湿,否则因空气温度低影响加湿的效果

供水水质较差,要安装过滤器,可以延长机组寿命
